Dans la lignée de la Charte LED pour l’éclairage intérieur, publiée en décembre 2018, le Syndicat de l’éclairage publie aujourd’hui la traduction d’un guide européen qui donne des instructions pour l’évaluation de la performance des luminaires LED.
Un guide attendu
La version originale de ce guide, publiée en anglais par LightingEurope sur son site, est datée de janvier 2018. Elle répond à des attentes fortes de clarification des éléments liés à l’expression de la durée de vie pour les luminaires LED. Ces attentes étaient exprimées par l’ensemble des acteurs de la filière : des fabricants eux-mêmes aux utilisateurs des produits. En effet, l’arrivée de la LED a quelque peu bouleversé les repères des professionnels, en matière de durée vie des produits !
Ainsi, le Syndicat de l’éclairage a décidé de traduire ce guide afin de le rendre plus accessible aux francophones. Nous allons ici rapidement présenter quelques notions, qui – nous l’espérons – vous donneront envie d’en savoir plus et de vous plonger dans la lecture du guide.

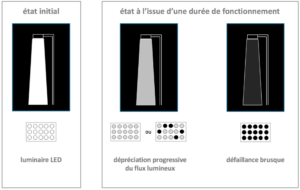

Le premier pas consiste à distinguer les deux types de défaillance d’un luminaire :
- défaillance brusque : décrit la situation dans laquelle le luminaire LED ne produit plus de lumière parce que le système (ou un composant essentiel) est défaillant
- dépréciation progressive du flux lumineux : liée au maintien du flux de la source lumineuse dans le luminaire. Elle décrit la quantité de flux lumineux qui reste disponible après un certain temps par rapport à la quantité du flux lumineux initial des sources lumineuses dans le luminaire. La dépréciation du flux lumineux peut être une combinaison de LED individuelles qui émettent moins de lumière et de LED individuelles qui n’émettent plus du tout de lumière.
Évaluation de la performance initiale et à l’issue de la durée de vie utile des luminaires LED
Considérations liées à la durée de vie
Les normes de la Commission Electrotechnique Internationale (IEC) mettent à notre disposition un arsenal complet pour exprimer la fiabilité et la durée de vie des produits LED : modules LED, lampes LED, luminaires LED.
Les principales grandeurs sont les suivantes :
- Facteur de maintien du flux lumineux en % : il s’agit du pourcentage de flux lumineux restant, à l’issue d’une durée spécifiée par le fabricant, par rapport au flux initial
- Durée de vie utile médiane en heures : il s’agit de la durée de fonctionnement à l’issue de laquelle 50 % d’une population de modules LED encore opérationnels de même type présentent un flux lumineux au moins égal à % du flux lumineux initial – correspondant au facteur de maintien du flux lumineux, voir ci-dessus
Exemple : ₉₀ = 75000 signifie qu’après 75000 heures de fonctionnement, la moitié des modules LED encore opérationnels délivreront un flux au moins égal à 90 % du flux lumineux initial
Note : les luminaires équipés d’une technologie de maintien d’un flux constant (Constant Light Outpout – CLO) ne sont pas concernés par les données de perte de flux puisque le flux est justement maintenu à un niveau constant - Valeur de défaillance brusque (abrupt failure value – AFV) d’un lot de luminaires LED, en % : il s’agit du pourcentage de luminaires LED qui ne fonctionnent plus lorsque la durée de vie utile médiane est atteinte
Exemple : la valeur de défaillance brusque de 10 % signifie que 10 % du lot initial de luminaires LED en fonctionnement ne produisent plus aucun flux lumineux lorsque la durée de vie utile médiane est atteinte - Température ambiante de fonctionnement assignée liée aux performances du luminaire , en °C : les performances du luminaire sont exprimées pour une température ambiante mesurée à l’extérieur du luminaire. Par défaut la température est égale à 25°C. Il est aussi possible d’indiquer les performances du luminaire pour différentes températures ambiantes ; dans ce cas, pour chaque jeu de données il faudra préciser la température associée

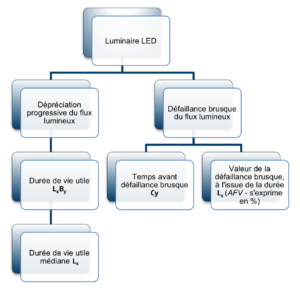

Le schéma ci-dessous présente la manière dont ces grandeurs sont liées :
Mesure de la durée de vie selon les normes IEC
Ces grandeurs, et leurs définitions, sont en totale cohérence avec la Charte LED du Syndicat de l’éclairage. Ces deux documents sont fondateurs de la littérature francophone sur ce thème, et bénéficient de la contribution d’experts internationaux ayant participé à la rédaction des normes correspondantes.
Recommandations de LightingEurope
Si les fabricants ont toute la liberté pour concevoir leurs produits – dans les limites des normes de sécurité électriques, électromagnétiques et photobiologiques – et pour leur assigner différents niveaux de performance, il n’en reste pas moins qu’une certaine cohérence est attendue dans la présentation des données. Cette cohérence est essentielle car elle permet de comparer les performances des produits dans l’absolu (pour s’assurer qu’elles correspondent au besoin des utilisateurs) et entre eux.
À cet effet, LightingEurope recommande :
- que les données de performance soient toujours déclarées à 25°C. Néanmoins, les fabricants peuvent spécifier en sus les performances à d’autres valeurs différentes
- de promouvoir et d’exprimer la durée de vie utile médiane en heures, et non une durée de vie ne correspondant pas à la valeur médiane
- de préciser le taux de défaillance attendu des appareillages d’alimentation (driver LED) relatif à la valeur de défaillance brusque (AFV) du luminaire LED, car dans la pratique, la défaillance brusque des luminaires LED est due à la défaillance de leur driver
- de ne pas prescrire ni déclarer des durées de vie supérieures à 100 000 heures, à moins que cela ne soit clairement requis pour une application d’éclairage spécifique et vérifié par une période de test de durée de vie
- d’exprimer la chute de flux pour une durée de vie utile médiane fixée à 35 000 h, 50 000 h, 75 000 h et/ou 100 000 h selon l’application à laquelle le produit est destiné
Toutes les explications relatives à ces recommandations sont à retrouver dans le guide traduit que vous pouvez télécharger ci-dessous :
